Le fichier RAW

Tout, sauf une image ...

Une fabrique de pixels

          L'appareil photo envoie de la lumière sur son capteur au travers de l'objectif.
          Ce capteur capte des informations lumineuses sur des tous petits points sensibles à la lumière, les photosites.

          Chaque photosite mesure l'intensité lumineuse qu'il reçoit :
- à minima : sur une échelle de 0 à 255 (information sur 8 bits)
- au mieux : sur une échelle de 0 à 16384 (information sur 14 bits) ( à mi 2015 )
          Sur cette échelle :
- le niveau 0 correspond au noir total
- le niveau 255 ( ou 16384) correspond au blanc intense.
- entre ces deux valeurs, chaque niveau définit un gris entre le noir profond et le blanc intense.

          4 photosites voisins définissent 4 informations :
- 1 photosite mesure l'intensité de «la lumière rouge»
- 2 photosites mesurent l'intensité de «la lumière verte» **
- 1 photosite mesure l'intensité de «la lumière bleues»

          Le capteur envoie à l'ordinateur de l'appareil photo ces informations par groupe de 4 :
1 fois l'intensité du rouge + 2 fois l'intensité du vert + 1 fois l'intensité du bleu.

          La combinaison de ces 4 informations sont regroupées sous la forme d'un «mot» dont, sur une échelle de 0 à 255 :
- les deux premiers caractères donnent l'information du rouge : 00 à FF.
- les deux caractères suivants donnent l'information du vert : 00 à FF.
- les deux derniers caractères donnent l'information du bleu : 00 à FF.

          Le signal combiné des 4 photosites donnent naissance à 1 pixel dont la valeur est, par exemple :
          - 47 + 9A + BF , ce qui donne la couleur : 479ABF


Alt

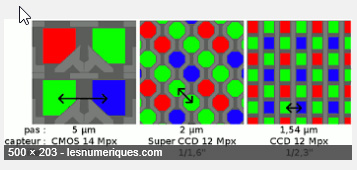

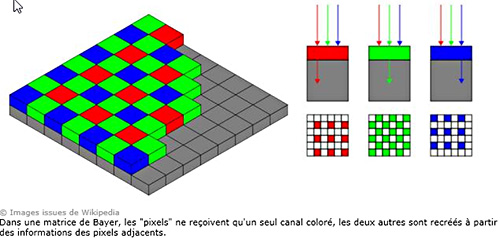

Principe d'un capteur suivant la matrice de Bayer

          ** Pourquoi 2 photosites verts : parce que la réaction du photosite au vert est deux fois moindre que la réaction au rouge et au bleu. L'astuce de doubler le photosite vert rééquilibre cette anomalie.

Alt

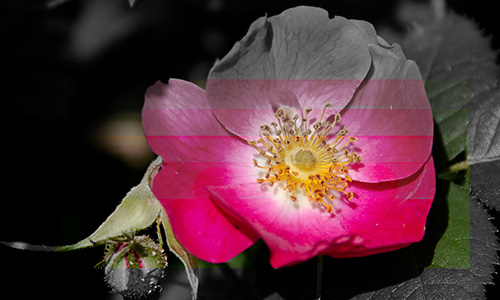

Filtrage de la couleur pour obtenir les 3 composantes, rouge, verte, bleue

Définition du pixel issu du capteur

          Lors de la prise de vue, le capteur envoie donc au processeur de l'appareil 2 informations pour définir chaque pixel :
- sa position sur le capteur, donc la position du pixel sur l'image future,
- les niveaux de gris de chacune de ses composantes rouge, verte et bleue.

          Toutes ces informations sont collectées dans un fichier dit brut.
          En anglais, c'est un fichier raw (raw = brut)
          En fait, l'appareil photo fabrique des images en niveaux de gris , du noir au blanc.

          Cette construction apporte plusieurs remarques :
- Le cliché issue d'un capteur est illisible en tant qu'image.
- L'appareil doit disposer des outils nécessaires pour exprimer ce cliché en image, par exemple sur l'écran de contrôle.
- Pour divulger les images issues des clichés, l'appareil doit disposer d'un logiciel de conversion reconnu par toute la chaine photographique.

Alt

De l'intérêt du fichier Raw

          Le fichier Raw fourni par l'appareil donne donc l'état primitif des informations capables de construire une image.
          - Soit l'appareil enregistre ce fichier pour le restituer au photographe : Raw.
          - Soit l'appareil construit et enregistre un fichier JPeg pour le restituer au photographe
          - Soit, à la demande, l'appareil enregistre et restitue les deux fichiers.

          Si l'appareil restitue le fichier Raw , le photographe dispose de TOUTES les informations qui composent l'image pour la travailler à sa guise au travers du logiciel ad-hoc.
          Le rôle du logiciel de traitement des fichiers Raw est de permettre au photographe de gérer toutes les données de l'image pour refaire ce que l'appareil a déjà fait et les transporter dans des systèmes de fichiers utilisables sous les différentes formes existantes, réutilisables complètement dans la chaine de traitement.

          Si l'appareil restitue seulement le fichier JPeg , il donne au photographe une idée de l'image complètement dénaturée par le principe de création de ce type de fichiers. (Voir la page sur les fichiers JPeg)
Alt

Traitement des fichiers Raw

Premier obstacle

          Un appareil produit un fichier Raw de chaque cliché.
          Mais, les appareils produisent-ils des fichiers Raw identiques ?
          Hélas non ! Chaque capteur ayant ses propres caractéristiques, les fichiers Raw fournis seront donc différents les uns des autres.

          D'où : premier obstacle aux fichiers Raw : il faut disposer du logiciel spécifique à chaque appareil pour les traiter.
          Heureusement, ce frein a été maitrisé et deux solutions principales existent :
- utiliser le logiciel spécifique du constructeur pour ce traitement ;
- les grands logiciels de traitement d'images disposent des informations des constructeurs pour adapter à leurs outils les moyens nécessaires au traitement de ces fichiers.

          Note : certains constructeurs fournissent gratuitement le logiciel de traitement des Raw, cas de Canon . D'autres vendent ce logiciel, cas de Nikon.

Alt

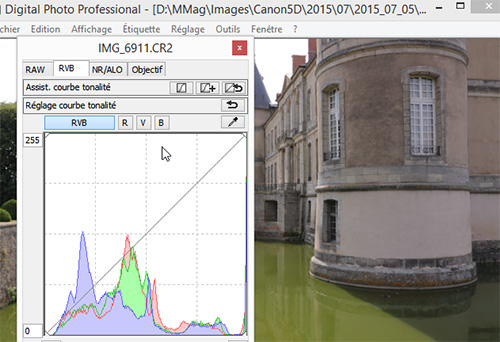

          Image brute d'un cliché interprêté par le logiciel d'origine Canon.

Mais : intérêt primordial !

          Données de départ :
- Le fichier Raw contient TOUTES les données issues du capteur.
- Les données nécessaires pour transformer les données brutes en image sont gérées par un logiciel spécifique, comme Caméra Raw , de la chaine Adobe .

          Principe de fonctionnement :
          1 - Le logiciel de traitement propose UNE solution d'image du cliché Raw depuis les réglages «par défaut».
          2 - Le photographe redéfinit les réglages qui sont enregistrés dans un fichier texte sans jamais modifier les données d'origine contenues dans le fichier Raw .

          - 3 - Si le photographe reprend un fichier déjà traité :
- les données images sont toujours celles issues de l'appareil ;
- les données paramètres déjà existantes servent à réécrire l'image sous sa dernière version.
- Le photographe peut modifier tous les paramètres. Mais, le fichier de données image reste intact, sous la forme issue de l'appareil.

Alt

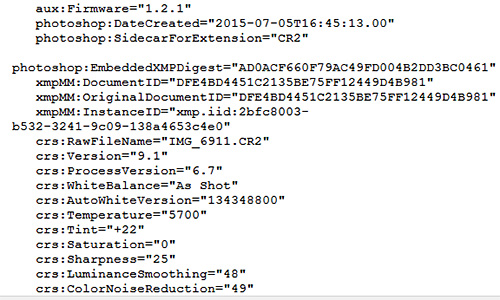

          Exemple de lignes du fichier de paramètres créés par Caméra Raw.

Chaîne de traitement des fichiers Raw

          Principe :
- 1 - Ouvrir le fichier Raw avec le logiciel spécifique, par exemple Camera Raw

- 2 - Décider des paramètres qui feront du fichier de données une image utilisable

- 3 - Enregistrer le résultat dans un fichier de cette image qui commence maintenant à exister.

- 4 - Eventuellement travailler sur ce fichier image comme on le fait d'habitude avec les fichiers JPeg issus de l'appareil.

- 5 - Sauvegarder le nouveau fichier sous le type de fichier voulu, type bitmap ou type compressé.

          Attention : les fichiers peuvent être très volumineux. Il convient donc de bien décider de ses choix en fonction du devenir des images traitées.

Alt

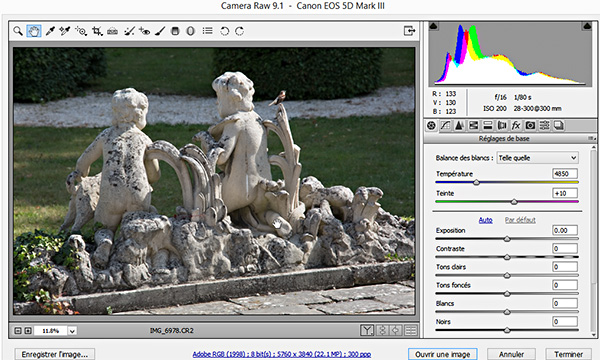

          Image brute d'un cliché interprêté par le logiciel de la chîne Adobe : Camera Raw

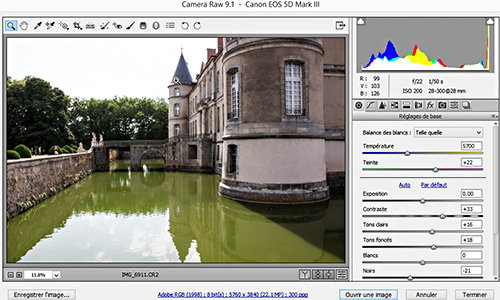

1 - Ouvrir le fichier Raw

          Les exemples ci-dessous sont traités avec Photoshop et Camera Raw. Avec d'autres logiciels, les traitements peuvent être légèrement différents, mais les démarches se ressemblent.

          1 - Charger le fichier : les fichier Raw issus de l'appareil sont nettement plus gros que les fichiers JPeg. Le temps de chargement est donc nettement plus long.

          2 - Première proposition : pour pouvoir lire l'image, Camera Raw propose une première lecture définie par des paramètres moyens, par défaut. Cela permet une première analyse.

          3 - Travail sur la formation de l'image : l'objectif de Camera Raw, c'est de construire les paramètres de l'image comme les souhaite le photographe.
          Donc, on travaille d'abord avec la partie droite de l'écran.
          Les outils proposés sur la ligne haute de Camare Raw sont identiques à ceux qu'on trouve sur les logiciels courants. Dans un premier temps, arrêtons-nous aux spécifités du traitement Raw.

Alt

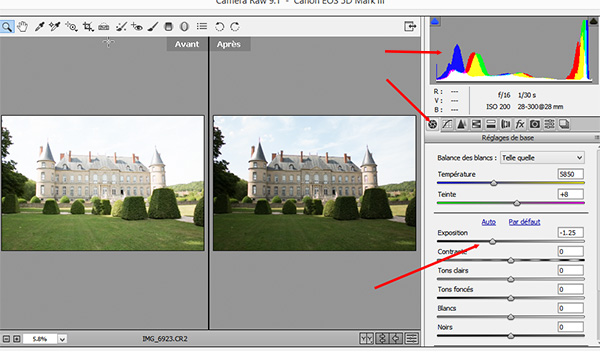

2 - Décider des paramètres de l'image

          Camera Raw propose une première série de réglages de base.
          Il s'agit de paramètres qui gèrent tout ou partie des pixels de l'image.
          Ici, par exemple, il s'agit de refaire tout un cliché surexposé. Donc, tous les pixels sont touchés par la modification du paramètre Exposition.

          On peut agir sur une partie seulement des pixels avec les paramètres Tons clairs ou Tons foncés , par exemple.
          La transcription immédiate sur l'histogramme affiché permet d'ajuster ses réglages au plus près.

          Ne pas hésiter des modifications exagérées pour bien se rendre compte de l'évolution de l'image, puisque aucun réglage n'est destructif des données d'origine.
          Donc tous les réglages sont réversibles.

          Il est possible d'afficher à l'écran deux images pour contrôle avant et après les modifications apportées. C'est un outil très pratique pour un ajustement au plus près de ce qu'on souhaite.

Alt

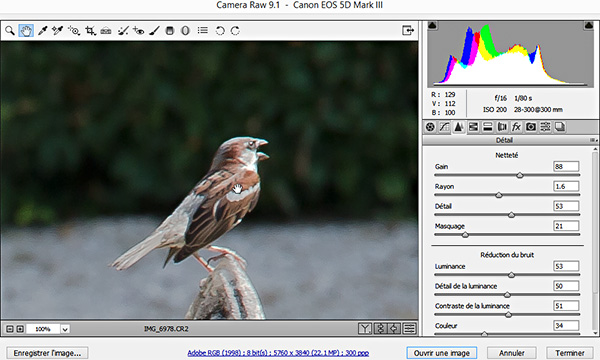

Plusieurs types de réglages

          Chaque onglet de la fenêtre de droite propose une famille de paramètres à utiliser ou non, suivant la qualité du cliché.

          Ici, par exemple : travail sur la netteté de l'image directement depuis la zone du cliché représentant le piaf posé sur la statue.

          Onglets de réglage des paramètres de l'image :
- Netteté - réduction du bruit.
- Gestion des niveaux de gris
- Virages partiels : équilibrage des tons.

          Onglets de réglages des paramètres de l'appareil :
- Optique : rectifier les défauts des optiques.
- Capteur : ajuster les caractéristiques, notamment pour que Camera Row corrige les couleurs lors de la première lecture du fichier de l'image : on adapte ici les paramètres par défaut lors du premier chargement du fichier Raw.
Alt

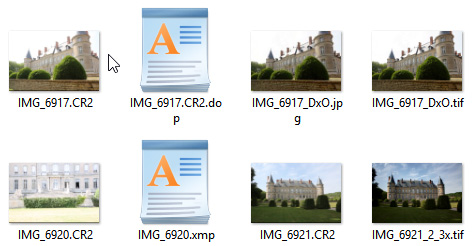

3 - Enregistrer l'image

          A minima : le logiciel enregistre le fichier texte qui contient les paramètres éventuellement corrigés par les soins du photographe.
          Cas de l'image 6920 ci-contre : Camara Row a enregistré :
- le fichier d'origine .cr2 reste inchangé : 38 834 KO
- le fichier paramètre dont le type est .xmp. (suivant le choix du photographe) : 8 KO

          Autres solutions : le logiciel propose plusieurs types de fichiers images. C'est au photographe de choisir celui ou ceux qu'il privilégie.
          Cas de l'image 6917 ci-contre : Dxo crée :
- le fichier d'origine .cr2. Il reste inchangé : 28 457 KO
- le fichier paramètre de type .dop (= .xmp) : 7KO
- le fichier .jpeg : compression minimum : 22 395 KO
- le fichier .tif : pas de compression : 129 755 KO

          Cas de l'image 6921 ci-contre : Photomatix crée un fichier hdr issu de 3 autres fichiers :
- le fichier d'origine .cr2 reste inchangé : 27 739 KO
- le fichier hdr .tif : 64 929 KO
Alt

3 fichiers sources Raw sont traités au travers de 3 logiciels différents.
          - DxO - Camera Row - Protomatix
Du choix du fichier de sortie
          Philosophie du fichier Raw : obtenir le maximum de qualité technique du cliché, à matériel considéré.

          Philosophie des fichiers images issus du Raw : conserver le maximum de qualité dans le type de fichier image choisi.

          Philosophie du photographe : demander au logiciel de construire le fichier adapté aux besoins futurs de l'image.
          «La bonne solution» est celle qui répondra au mieux aux besoins du photographe le jour même, mais aussi un jour ou l'autre quand la destination du cliché changera ... ou ne changera pas !
          La taille des fichiers est une contrainte non négligeable : les besoins en ressources de sauvegarde décuplent suivant les solutions.

La couvée annuelle au chateau d'Haroué.

La couvée annuelle au chateau d'Haroué

4 - Travailler le fichier image

          Le logiciel de traitement Raw propose des outils de traitement d'image.
          Mais, pourquoi changer ses habitudes ?

          Tant qu'on disposait d'un ersatz d'image, on pouvait faire beaucoup de choses pour définir l'image vraie. Mais, maintenant, reprenons le cours habituel du traitement sur notre logiciel préféré, Photoshop, Ligthroom, Photofiltre, ou autres.


5 - Sauvegarde du fichier définitif

          L'habitude reprend le dessus : le logiciel qui traitait les .jpeg sait toujours traiter les .jpeg issus des .raw.
          C'est la destination finale de l'image qui commande les conditions de sauvegarde.

          Mais : le fichier d'origine, le fichier source issu de l'appareil est resté intact. Si on le conserve, on pourra le reprendre à volonté et, pourquoi pas, le traiter dans une autre chaine, pour présenter à un concours, par exemple.

Alt

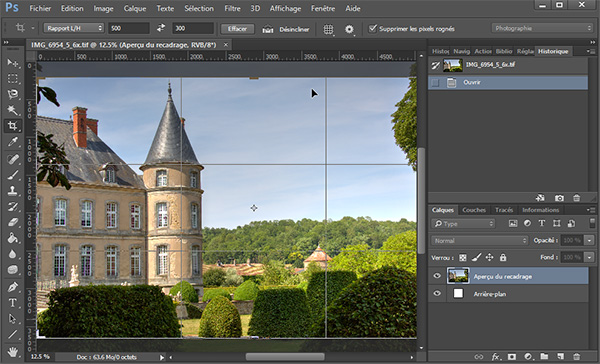

Reprise du travail standard avec le logiciel habituel.

Conclusions

          Pendant longtemps, «je me suis contenté» des résultats obtenus depuis les fichiers .jpeg issus de mes appareils. Mais, suite notamment aux recommandation d'une amie photographe, j'ai pris le temps de comparer entre les deux formules :
- traiter les fichiers jpeg issus de l'appareil ;
- passer par le traitement des fichiers raw.

          Aujourd'hui, je me demande pourquoi je ne m'y suis pas mis plus tôt :
- on gagne nettement en qualité d'images ;
- on perd le temps de traitement du raw. Mais, avec l'habitude, on ne double pas les temps de traitement.
          Et on gagne tellement sur beaucoup de tableaux...



          Ci-contre : d'un même cliché :
- à gauche : fichier raw, agrandissement 100%
- à droite : fichier jpeg, agrandissement 100%
Un cliché, deux images.

Le piaf est issu de cliché utilisé dans l'image ci-dessus : Ouvrir le fichier raw.

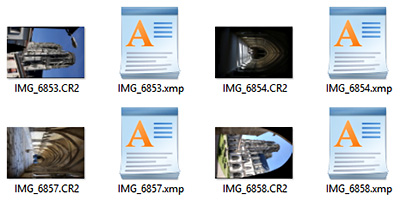

Un dossier de fichiers Raw.
